新型波紋管隔膜泵結構及工作原理
新型波紋管隔膜泵結構及工作原理

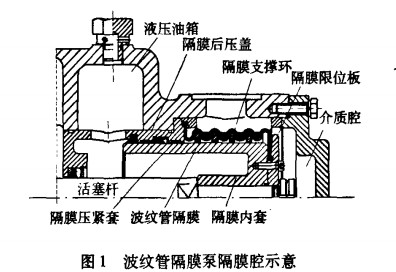

圖1是一種新型波紋管隔膜泵隔膜腔結構示意。
它有波紋管隔膜一端通過隔膜后壓蓋和隔膜壓緊套固定，另一端由隔膜限位板和隔膜內套固定�；钊麠U在行程范圍內做往復運動時波紋管隔膜隨往復運動伸長、壓縮，使泵介質腔內容積周期性改變，在進出口單向閥作用下，完成介質的吸入與排出。
由圖1可見，波紋管隔膜同樣起到了將輸送介質和驅動介質完全隔開的作用，也具有絕對不泄漏的特點。這種新型的波紋管隔膜泵還同時具備了傳統隔膜泵中機械式隔膜泵和液壓式隔膜泵兩種泵的特點，當泵的工作壓力較高時，在波紋管隔膜與隔膜內套、隔膜后壓蓋之間的腔體內可充入液壓油，使波紋管隔膜在工作過程中保持內外壓力平衡，防止隔膜內外承受過高壓差，改善其工作時受力狀況。
另外，在波紋管隔膜波峰內、波谷外還設有隔膜支撐環，支撐環能有效地控制波紋管隔膜的變形，可防止因隔膜異常變形而造成隔膜局部應力過大。
