機械驅動隔膜泵
機械驅動隔膜泵

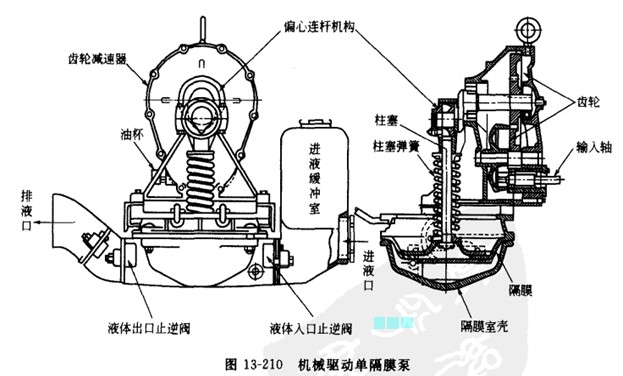

機械驅動隔膜泵的常用結構如圖13-210所示。泵的驅動部分由電機或內燃機驅動齒輪減速器和偏心連桿機構.推動隔膜的柱塞桿使隔膜壓送液體.此時隔膜柱寒桿上的彈簧被拉伸.當偏心連桿機構旋轉至松脫(不壓縮)柱塞桿時，彈簧將隔膜拉向吸液位置.隨著偏心連桿機構的連續旋轉.隔膜進行循環往復運動，起到活塞泉的活塞作用.
隔膜泵吸液室和排液室止逆閥的作用:當隔膜處于吸液沖程時，吸液室止逆閥打開，排液室止逆閥關閉;當隔膜處于排液沖時，排液室止逆閥打開，吸液室止逆閥關閉。
機械驅動隔膜泵的排液樂力由彈摘平衡。因彈筑壓力是恒定的，所以機械驅動隔膜泵的排液壓力是恒定的.
機械驅動隔膜泵的極限揚程:極限吸上高度h≤7.5m液柱;極限排液高度h≤7. 5m液柱;極限總揚程H≤l5m液柱。
機械驅動隔膜泵的用途:主要用于土建施工如泵送石灰乳液、地基抽水等，污水處理裝置的污水泵。
